几何公差专题第三讲:形位公差分析及标注方式

2024-05-15

接下来,分享几何公差系列专题第三篇,主要介绍形位公差的干货知识,针对形位公差中的平行、垂直、倾斜、位置、同轴、对称度、圆跳动、全跳动分别进行介绍,并对每种标注方式画图示意。


随着产品结构设计越来越复杂多样,越来越多零部件或产品提出了三维尺寸及形位公差检测的要求,为了满足这种需要,往往需要采用蓝光高精度三维扫描仪,通过快速扫描取得三维图档,扫描数据与CAD数据对比,分析几何公差及偏差注释,使建构的样件更符合产品需求。

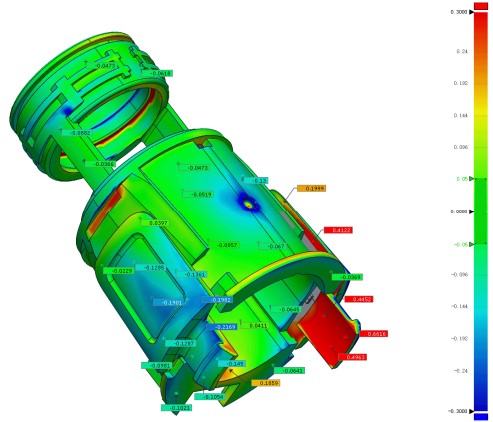

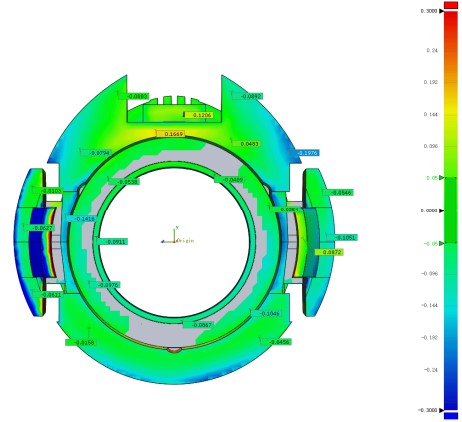

高精度蓝光三维扫描仪用于注塑件几何公差分析

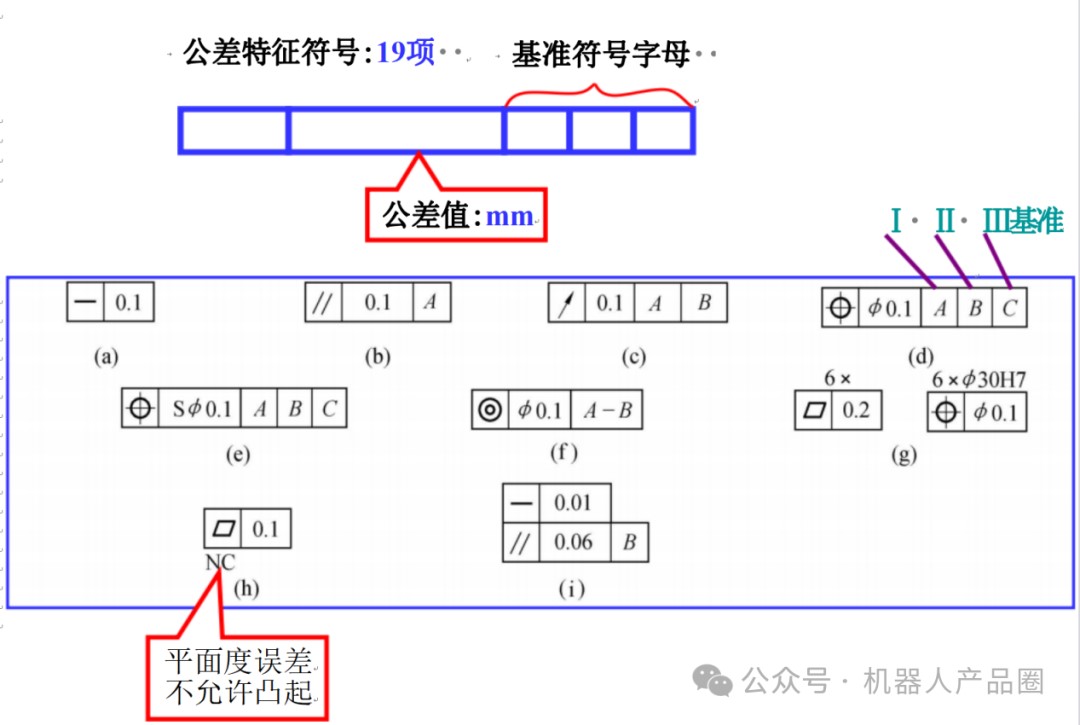

1.概念及其影响

所谓位置公差,就是相对于某项基准,相应要素应处位置与实际位置的偏差,是描述零件之间位置关系的一种公差规范。指定位置公差之前,必须确定基准,因此位置公差是与基准相关联的要素,即关联要素的几何公差。

位置公差关注于零件之间的相对位置关系,如两个孔的中心之间的距离、两个平面之间的平行度等。形状公差关注于零件的几何形状特性,如圆的直径、圆柱的直线度等。进行零件设计和制造时,需要综合考虑形状公差和位置公差,以确保零件的功能、装配性能和制造可行性。通过合理定义和控制位置公差和形状公差,可以实现高质量的零件制造和装配。

2.形位公差分类

根据关联要素对基准的功能要求,位置公差可具体分为定向公差、定位公差和跳动公差三类,下面用表格的形式呈现位置公差的分类。

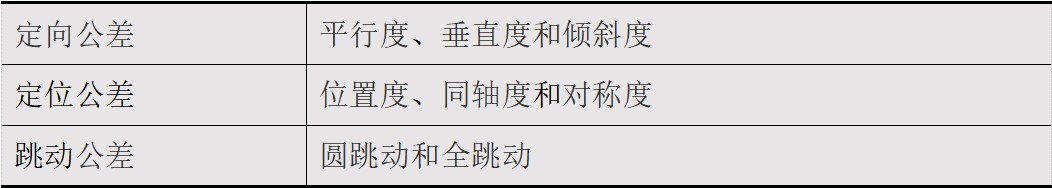

表1 形位公差的分类

3.不同位置公差定义及表示方法

定向公差是指关联实际要素对基准在方向上允许的变动全量。定向公差带的方向是固定的,它由基准确定,而其位置则可在尺寸公差带内浮动。定向公差带既控制被测要素的方向误差,又控制其形状误差。这类公差包括平行度、垂直度及倾斜度三种。

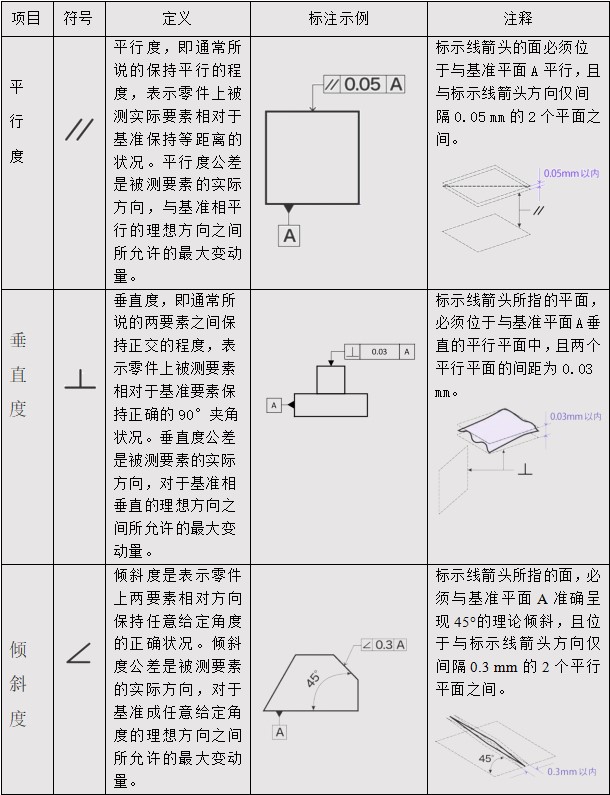

表1 定向公差定义及示例


定位公差是指关联要素对基准在位置上允许的变动全量。定位公差带相对于基准的位置是固定的。定位公差带既控制被测要素的位置误差,又控制被测要素的方向误差和形状误差。

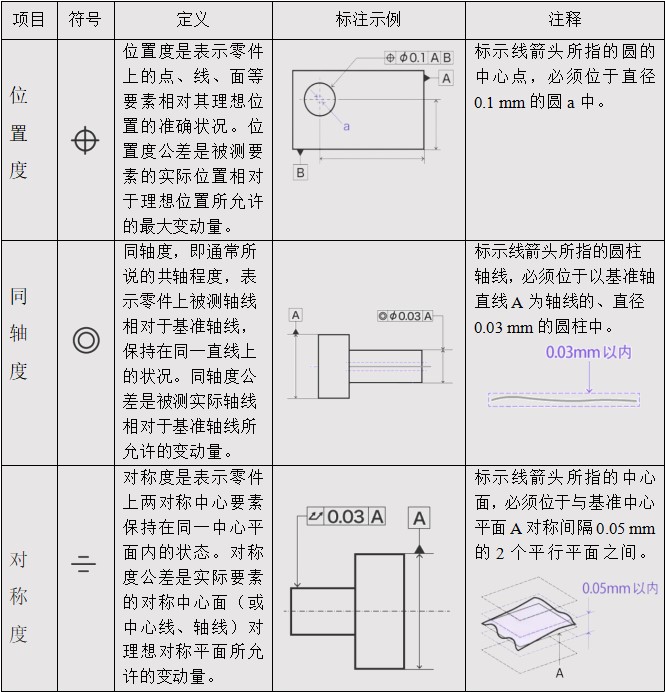

表2 定位公差定义及示例


跳动公差:跳动公差是关联实际要素绕基准轴线旋转一周或若干次旋转时所允许的最大跳动量。跳动公差分为圆跳动与全跳动两类。跳动是某些形位误差的综合反映。

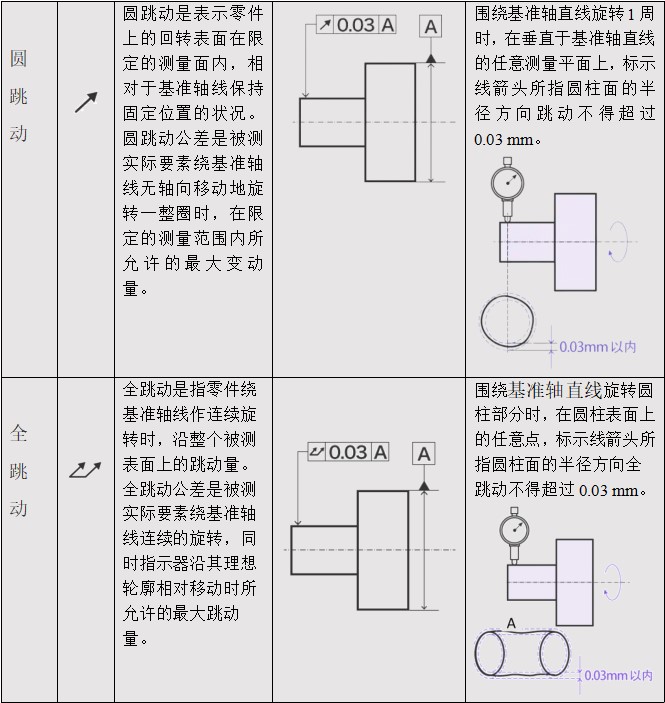

表3 跳动公差定义及示例
