新拓三维XTDIC三维全场应变测量系统专业软件：数字图像相关--三维全场形貌、位移及应变分析

数字图像相关法（DIC）测量软件，具有全场三维坐标、位移、应变、速度、加速度等动态变形测量功能，采集功能，分析功能，可视化报告。

数字图像相关法(digital image correlation DIC)，是将试件变形前后的两幅数字图像，通过相关计算获取感兴趣区域的变形信息。基本原理是对变形前图像中的感兴趣区域进行网格划分，将每个子区域当作刚性运动。再针对每个子区域，通过一定的搜索方法按预先定义的相关函数来进行相关计算，在变形后图像中寻找与该子区域的互相关系数为最大值的区域，即该子区域在变形后的位置，进而获得该子区域的位移。对全部子区域进行计算，即可获得全场的变形信息，具有全场测量、抗干扰能力强、测量精度高等优点。

新拓三维DIC软件功能介绍：

DIC软件功能——数据可追溯：XTDIC三维全场应变测量系统DIC软件具备参数化功能，所有数据信息创建路径都是集成和留存在软件里，所有测量的信息都是可追溯和关联的，可以进行轻松地修改、复制和沿用，修改之处与相关信息都是可以同步联动更新的。

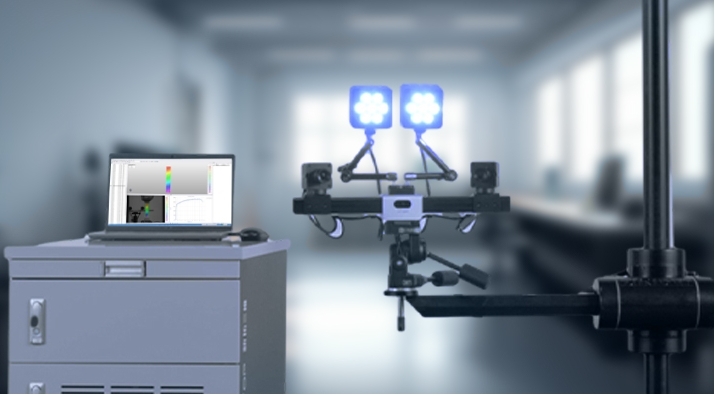

DIC软件功能——采集控制：XTDIC三维全场应变测量系统DIC软件可灵活控制测量头，多个相机同步触发，通过串口通讯或模拟量实时采集外部信号，并与三维全场应变测量数据同步，实现应力和应变数据的融合和统一，2秒内即可获取被测物体和或零件的位移和变形数据；

DIC软件功能——多相机组协同测量：XTDIC三维全场应变测量系统DIC软件支持1~8个测头的多相机组同步测量，相机数目任意扩展，可以同步测量多个区域的变形应变，适用于不同需求下的变形应变测量。支持基于全局点的多测头标定，统一多个测量头的坐标系。同时可配合双目式显微镜等设备，实现微小视场的三维全场变形应变检测。

DIC软件功能——数字图像检测：XTDIC三维全场应变测量系统采用非接触式测量技术，获取全场三维坐标、位移、应变、轨迹姿态、速度及加速度等动态变形数据，支持温度场计算，支持多个检测工程的计算、显示及分析，检测数据可导入CAD模型并进行变形模拟显示。

DIC软件功能——位移/运动和变形分析：XTDIC三维全场应变测量系统支持标志点的动态变形测量，支持基于全局点的刚体轨迹姿态测量。运用6个自由度分析，获得空间任意方向的位移和旋转的角度。另外，矢量场可以把点在一段时间内的位移和变形轨迹显示出来。

DIC软件功能——全面的变形应变测量：XTDIC三维全场应变测量系统18种变形应变计算功能，能够针对静态、动态的断裂以及疲劳试验进行图形数字化测量，自动计算零件材料的多种参数。
