材料测试迈入2.5D&0.2级新时代,新拓三维视频引伸计上市

2022-10-25

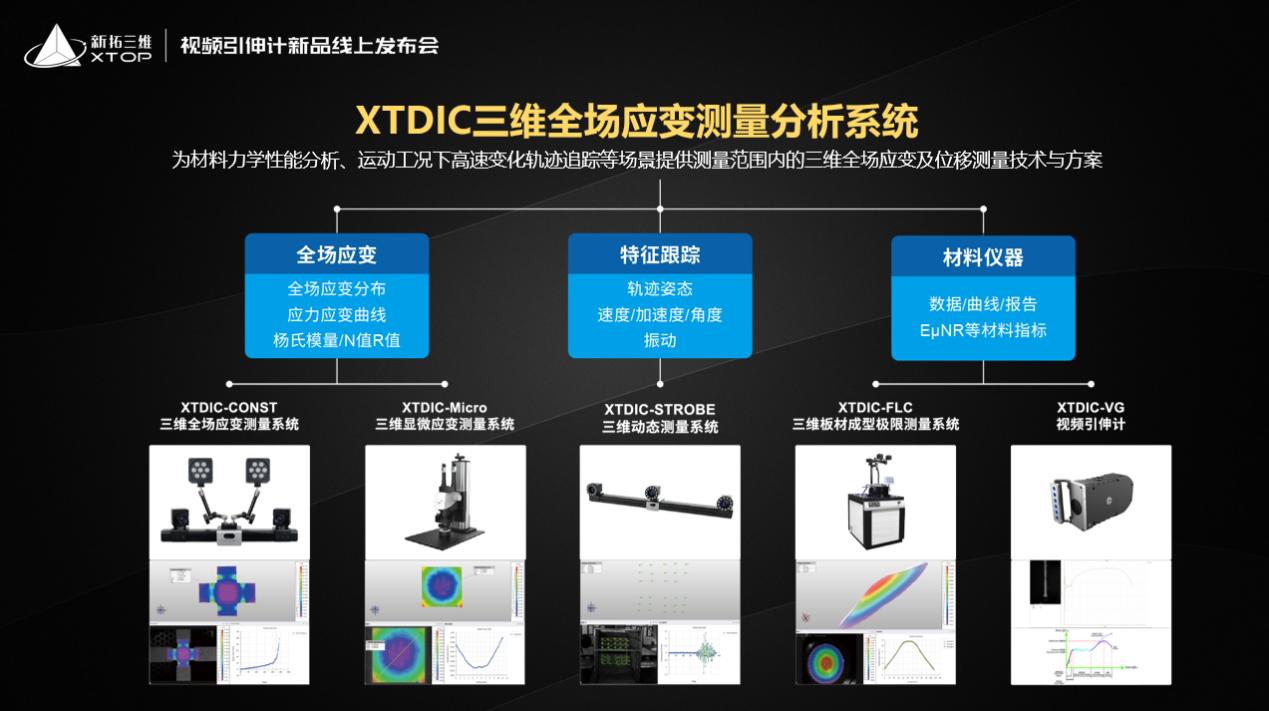

2022年10月20日,由新拓三维技术(深圳)有限公司自主研发出的高精度视频引伸计XTDIC-VG系列新品正式发布。


作为实验室中常见的材料测试方式,引伸计到今天已有130多年历史,这么多年来,为满足材料测试的需求,普通引伸计、全自动引伸计、激光引伸计等被发明出来,随着近几年新材料行业、视频处理技术和计算机软件的快速发展,非接触式引伸计应运而生,即视频引伸计。

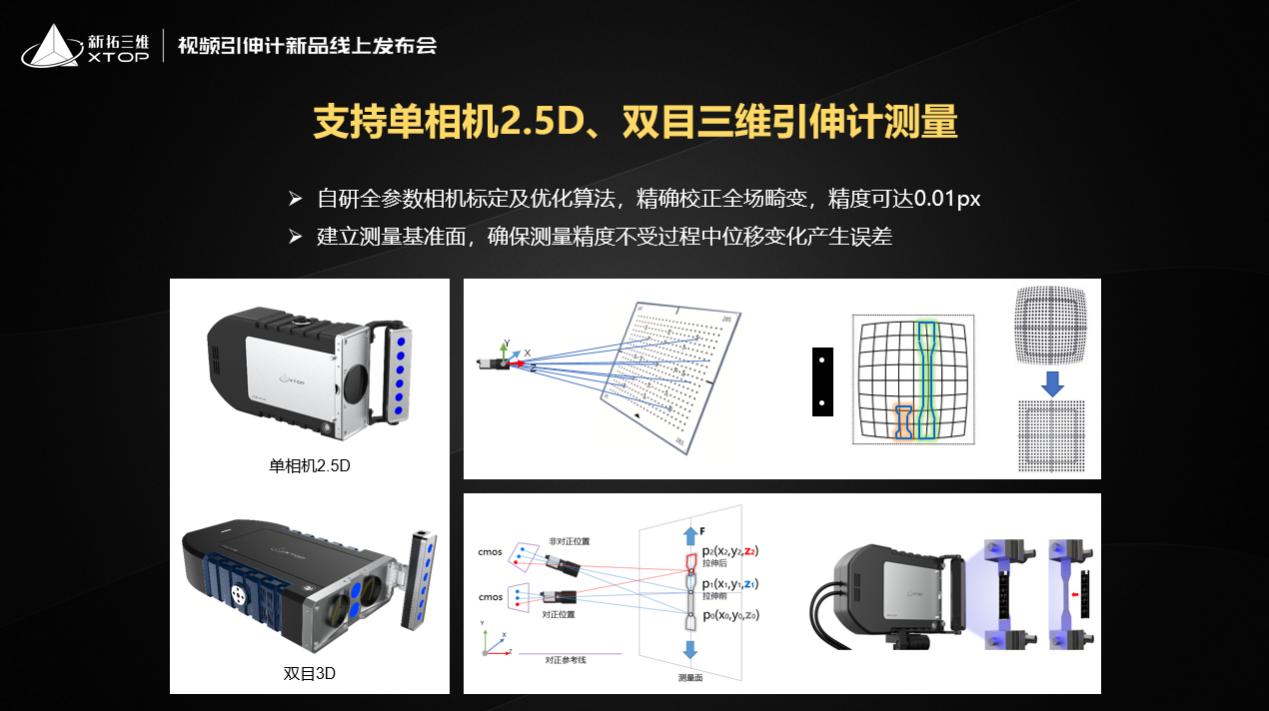

新拓三维专注光学测量技术十几年,拥有深厚的技术积累,结合国内外众多知名高校、企业及科研机构几百家客户的使用经验,颠覆性地推出了新一代“2.5D”测量的视频引伸计,在解决了3D测量无法高速跟踪计算问题的同时,又创新性地推出2D测量可以斜对试件进行测试的新技术,满足大变形、三维变形、拼接测量、热变形、腔体内变形等测试需求,极大地降低了操作难度和人为因素影响,提高了测试效率和数据稳定性。


作为一款测试设备,如何提高精确度和准确度一直为业界所关注。新拓三维XTDIC-VG视频引伸计,采用先进的数据去噪算法、全场光学畸变校正、亚像素匹配、先进的实时图像处理技术,结合高精度工业相机、镜头、专业化设计的散斑斑纹制备工艺,可对各种类型的试样进行高精度的应变测量。新拓视频引伸计在精度方面拥有更优异的表现,全系产品满足JJG 762引伸计检定规程 0.5级标准(同ISO-9513 0.5级 或 ASTM-E83 B-2级),其中XTDIC-VG-60/120 新品可满足0.2级标准,这也是国产视频引伸计精度的新高度,达到世界领先水平。同时,采用全场视野内同时多点对测量并参与最终结果计算的方式,有效解决了因测试过程人为夹持或设备自身不同轴,导致两侧受力不均、数据一致性无法保证的问题。


新拓三维XTDIC-VG视频引伸计系列产品拥有60mm、120mm、240mm等多种测量视野。为解决大视野下0.5级精度实时测量需求,通过自研拼接算法,特征接力破解拼接台阶难题,可有效解决解决>600mm视野的0.5级精度测量难点。同时提供材料测试镜头和常规镜头的视野拼接,兼具更高精度低应变测量的需求。


新拓三维XTDIC-VG系列视频引伸计,软件功能丰富、实用,拥有先进、可配置和直观的用户界面,让操作更为便捷。系统支持二维、三维测量场景下的点、点对和全场应变数据的高速实时处理,同时支持横纵向甚至更多组目标的同时测量,为实验测试提供强大的数据分析基础。系统支持历史数据查阅模式,用于同步浏览历史试验过程的图像、曲线和数据等多项数据;支持实时保存图像记录,可重新放置标距并重新计算,一次测量提供多次分析机会;具有丰富的数据呈现方式,如相机视图、曲线、报表、报告等。

新拓三维XTDIC-VG视频引伸计在材料力学、结构力学等学科研究有着广泛的应用,适用于金属、塑料、陶瓷、混凝土、柔性材料、复核材料、生物试样等多种材料在不同温度环境下的特性测试,如应力-应变曲线、弹性模量、泊松比、N值、R值等。
