数字图像相关（DIC）方法是一种非接触、非干涉的全场变形测量方法，也是实验力学领域发展起来的最为成功的测量方法之一，并已经从实验室走向了工程应用。

无论是高校/科研机构，还是试验机厂商，对于测试的精度、稳定性都有着严苛的要求。很多客户在选购新拓三维DIC全场应变测量系统前，都要对其进行位移精度验证。接下来，采用实验演示的方式，教大家如何快速对DIC全场应变测量设备进行精度验证。

数字图像相关方法（DIC）在近几十年得到了迅速的发展，对于典型的数字图像相关装置的组成和原理已经基本达成一致，DIC软件和算法以及实验准备是影响其测量精度的关键因素。建立具体可执行的数字图像相关方法的测量精度和准确度评价方法，对于提高DIC全场应变测量系统成熟度、推广其在材料力学测试中的应用具有重要意义。

DIC系统准确度与精度检验

借鉴引伸计的检定方法，选择两个同一平面内存在相对移动的标定物，移动标定物的距离，通过非接触DIC应变测量系统与千分表得到位移数据的比较，测得非接触DIC全场应变测量系统的准确度；重复移动至相同的水平比较两轮结果的重复性，获得非接触应变测量系统的精度。

采用精度达到0.001的千分表，通过对接千分表验校位移数据，实现快速地对DIC全场应变测量设备进行精度验证。

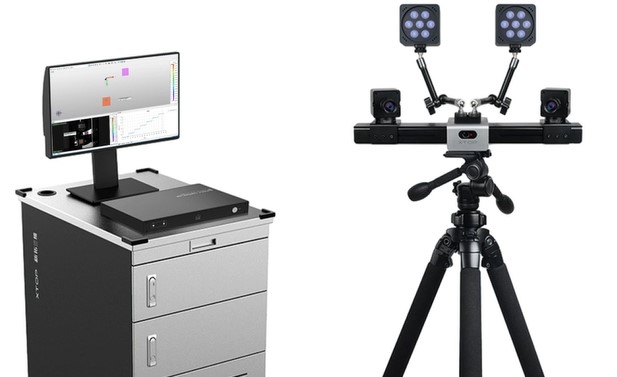

1、架设好新拓三维DIC设备后，打开DIC设备与调试完毕，让其对接千分表。

2、把千分表调节到某个刻度，让DIC设备拍摄调节前后的刻度。

3、通过DIC软件分析采集的图像数据，对其位移精度进行验证。

分别将千分表调节到0.500刻度、1.000刻度、1.500刻度、2.000刻度、2.500刻度以及3.000刻度，将安装调试好的XTDIC设备正对千分尺位置，DIC全场应变测量系统工业相机拍摄手动调节千分尺的具体某个刻度。

DIC设备精度验证结果

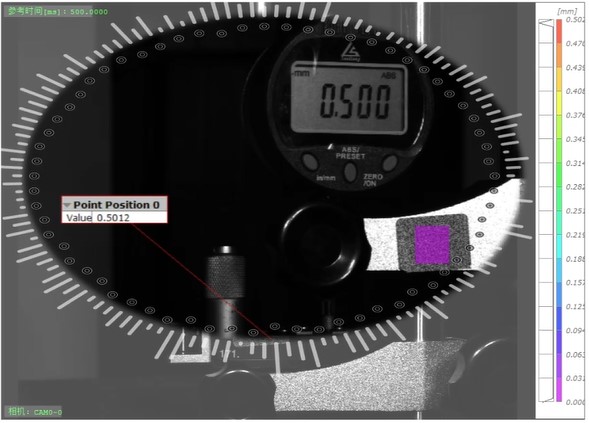

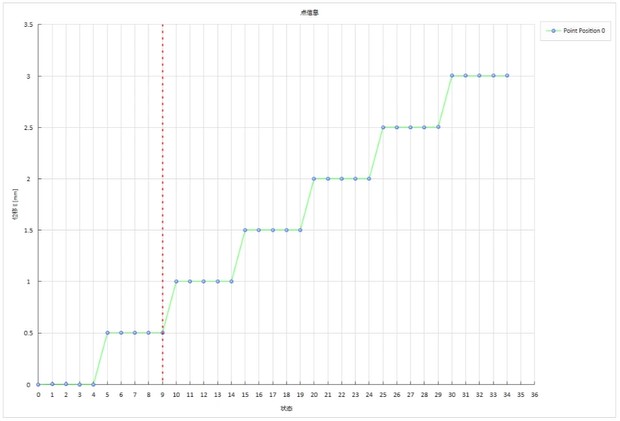

千分表调节到0.500刻度时，XTDIC设备测量的位移数据为0.5012刻度。

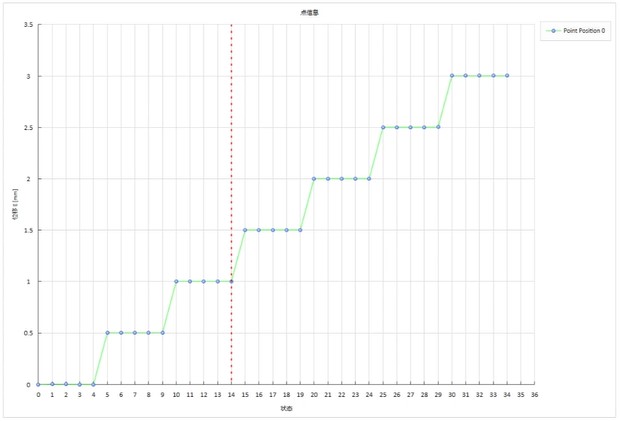

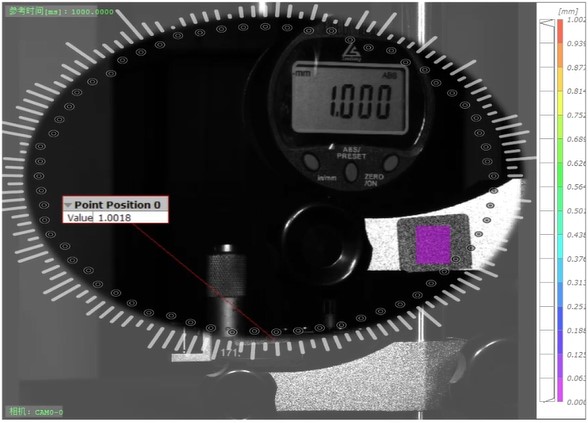

千分表调节到1.000刻度时，XTDIC设备测量的位移数据为1.0018刻度。

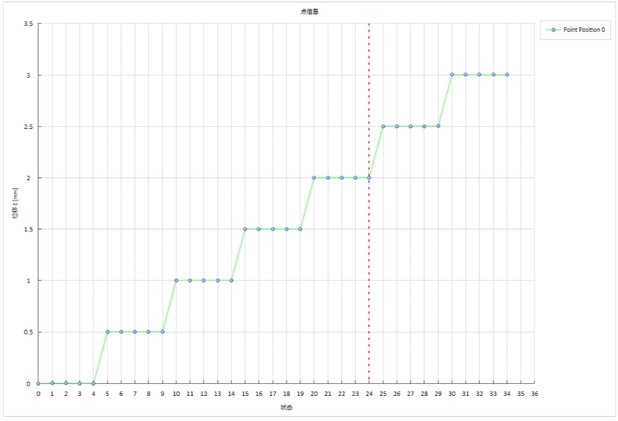

千分表调节到2.000刻度时，XTDIC设备测量的位移数据为2.0007刻度。

千分表调节到3.000刻度时，XTDIC设备测量的位移数据为3.0012刻度。

此次采用新拓三维XTDIC三维全场应变测量系统，借鉴引伸计的检定方法，采用精度达到0.001的千分表进行位移测量数据对比，建立了数字图像相关装置的准确度和精度验证的方法，对于数字图像相关方法的标准化并推广其在科研实验及工程应用具有重要的意义。
