自动化蓝光三维扫描:小尺寸零部件自动化三维检测

XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统,它通过投射蓝光条纹,快速捕捉小型零件轮廓细节。蓝光三维扫描技术提供高细节分辨率,它可以创建精细的三维网格。通过高效导入和对齐CAD文件,创建曲面比较,生成检测报告。

它可以一键自动标定,实现自动化扫描,自动化3D尺寸检测,这些实用功能,它都集于一身,XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统。

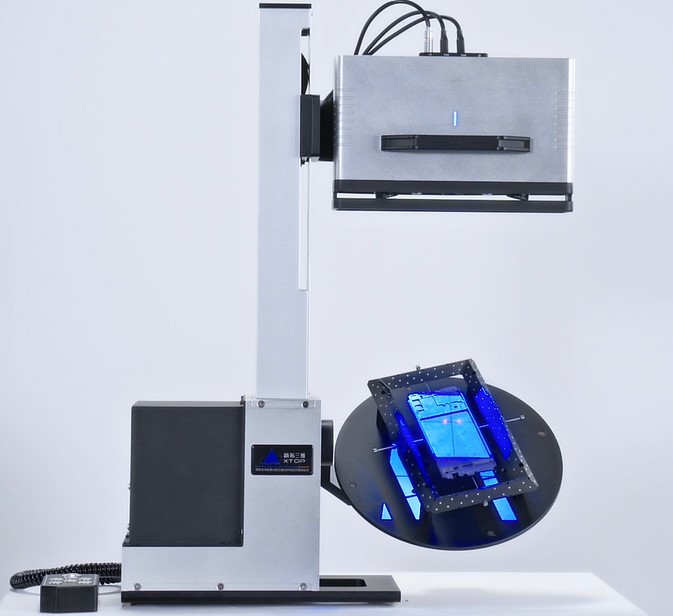

新拓三维XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统,它通过投射蓝色条纹,捕捉小尺寸零件的细节特征,提供高细节分辨率,并与3D检测功能结合,适用于小型精密零部件自动化测量。

XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统通过三个自由度双轴旋转,软件的测量分组功能或专用夹具、治具,实现对物体的360度无死角数据采集,借助于扫描自动路径规划、智能补扫算法,可实现全自动+全尺寸3D检测。

XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统支持配置500万、900万高分辨率测量头,测量幅面最小到达100mm*75mm,可对常见的3C、注塑等小型零部件进行快速准确的三维扫描,其采用蓝光三维扫描测量的方式,可用于工业级的小型物体的质量控制与检测。


XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统,基于平台化、模块化设计开发,多幅面多工作距离,多分辨率自由组合,适用于塑料零部件、3C零部件、叶轮叶片、小尺寸铸件等逆向设计、批量化检测及质量控制等工业场景。

自动化蓝光三维扫描产品技术亮点

1、出色的数据细节

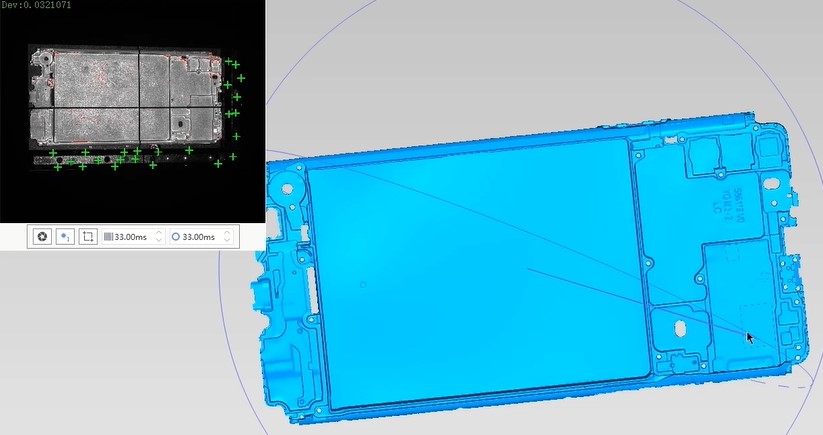

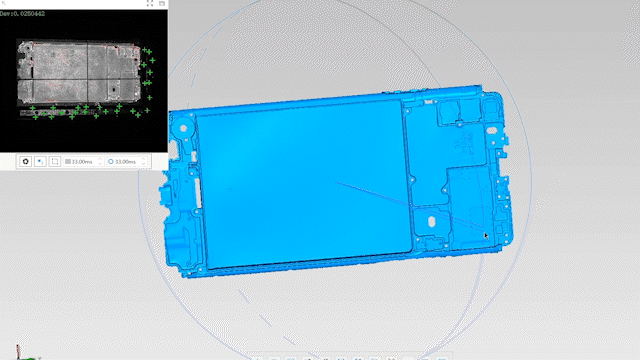

XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统,测量幅面最小到达100mm*75mm,采样点距0.025mm,测量精度最高可达0.008mm,依靠高质量数据,生成精确的网格,简单快速地获得三维数据。适用于中小型零部件的简单快速测量,方便移动,即使在狭小空间里也能开展作业。


2、一键式高效3D扫描

XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统支持一键式标定,支持自动路径规划,同规格产品的测量可调用测量模板,执行自动化测量,全过程无需人工操作,确保在从各个角度高效完成物体全面扫描。


3、智能补扫软件支持

XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统支持智能规划补扫路径,背景自动去除,支持分组扫描及中断智能回溯,可轻松导出数据至CAD/CAM软件,对接检测软件和逆向软件。


典型应用

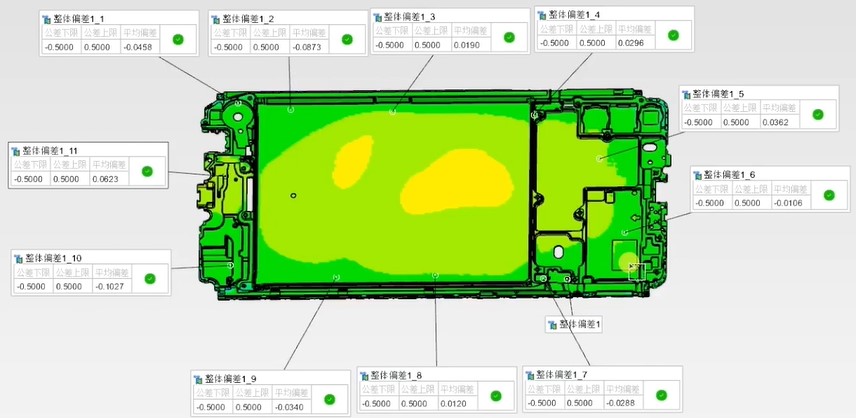

3D全尺寸检测

质量检测

精密制造领域对产品质量的要求越来越高,质检需求也越来越大。XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统测量头的精度水平达到工业级,不仅可以捕捉小尺寸零部件精细的轮廓及曲面细节,使其成为质检等领域的完美选择。


逆向工程

精密小零件缺乏工程图,如想重新设计或修改,然后进行铣削或3D打印,XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统都能胜任。蓝光技术+小幅面测量头,正是为小型物体而生。它3D蓝光扫描十分精准,通过捕获小件的微小细节,加快逆向设计、原型制造、生产周期的速度。


小尺寸塑料件批量检测

在注塑件批量化生产中,大部分产品的尺寸检测均为抽检,特别是样品的检测位置数还是检测的样品数量。随着精密制造的发展,全尺寸检测或者全批次检测,才能更好地提升产品质量。XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统,基于高精度三维扫描技术,小到10mm,大到200mm,均可实现自动化批量三维扫描,小尺寸注塑件的全尺寸检测。

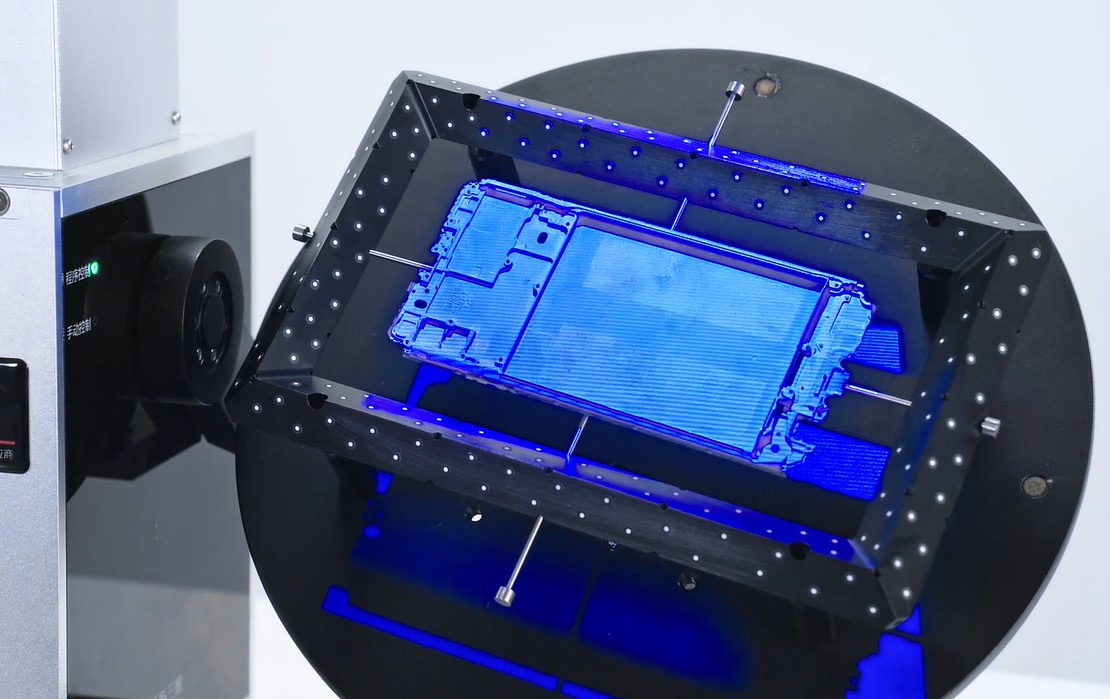

3C精密件检测

XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统所使用的蓝光三维扫描技术,支持360度全方位扫描,小幅面测量头可以更聚焦捕捉3C小尺寸零部件细节特征,无论是曲线表面还是复杂几何形状,都可以准确地测量和检测。通过自动化3D扫描,减少了人工干预,确保尺寸检测的一致性和可重复性,缩短尺寸检测周期,提升生产制造以及检测效率。

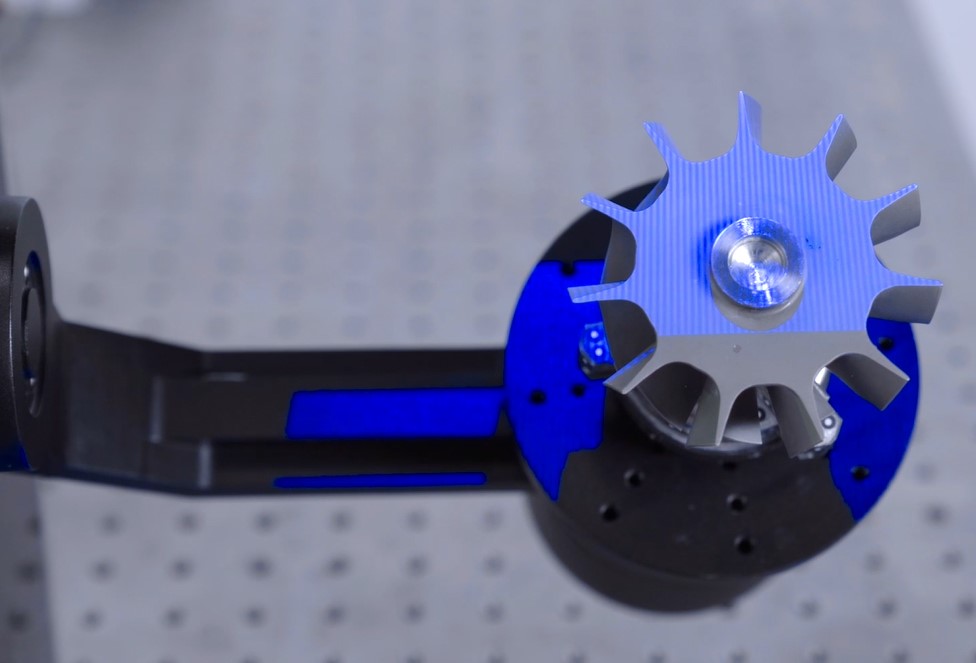

叶轮铸造件检测

叶轮等铸造工件表面为复杂曲面,在质量检测时,因工件外形结构影响,传统检测方式检测的数据有限,无法准确快速判断数据是否符合设计要求,且检测过程消耗时间比较长。新拓三维XTOM-TRANSFORM-ROT自动化蓝光三维扫描检测系统可进行全方位3D扫描,获取3D数据模型导入数据比对,可进行孔位、切边、变形分析、肉厚分析、趋势分析、彩图对比、剖面分析等多种测量。

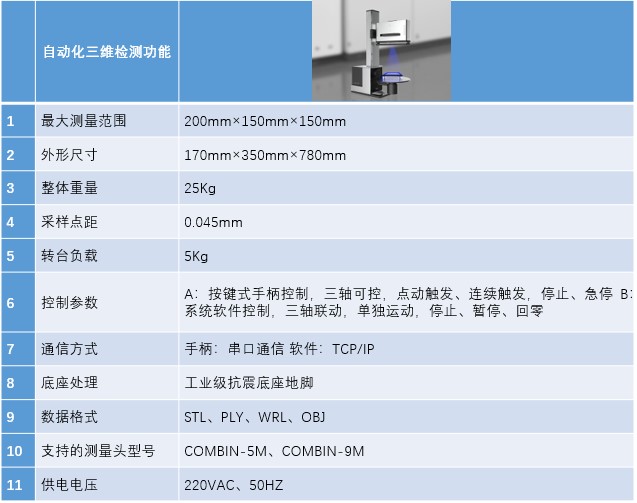

技术参数
