Tube Qualify非接触光学技术为工业弯管检测带来新突破

弯管是工业各领域应用的重要零部件,被广泛用于航空航天、汽车工业、船舶制造、家电行业、液体管道工程等各行各业。

复杂管路的高标准质量控制,一直是弯管加工行业面临的难题,是一个整体上难度较高的领域。

Tube Qualify三维光学弯管测量系统在管路检测领域的应用.jpg

Tube Qualify三维光学弯管测量系统:特别是测量弹性管、自由形状弯管、乱序转弯的弯管,以及批量弯管在线测量,它所要突破的技术难点多,但先行者就是要做别人做不到、或者没做好的事。

Tube Qualify三维光学弯管测量系统在管路检测领域的应用.jpg

传统管路检测手段,费时费力无法全检

非接触式光学弯管测量方案

新拓三维Tube Qualify三维光学弯管测量系统,为复杂弯管测量带来了革命性的变化,带来了更高的效率。Tube Qualify三维光学弯管测量系统采用工业视觉测量技术,能够捕捉复杂管件的精准三维数据,可以一次性完成多根弯管的测量,并快速重建出三维模型,测量精度高、速度快。

Tube Qualify三维光学弯管测量系统在管路三维测量检测领域的应用.jpg

Tube Qualify三维光学弯管测量系统非接触式光学测量技术,如何突破复杂管路的检测难题?这还得从管件绕弯成型工艺和测量技术原理聊起。

绕弯成型工艺

关于管路的绕弯成型工艺,是弯曲前管件头部被夹持在夹块和镶块之间,镶块固定在弯曲模上与弯曲模成为一体。

Tube Qualify对绕弯成型工艺复杂管路进行精准三维测量.jpg

接下来,聊一下Tube Qualify三维光学弯管测量系统为何能对复杂管路进行精准测量。

新拓三维Tube Qualify三维光学弯管测量系统基于多目摄影测量原理的管路重建技术,利用多相机的柔性标定,在相机采集的多幅图像基础上,通过图像处理、立体视觉等技术进行导管的三维重建。

Tube Qualify三维光学弯管测量系统对弯管进行三维测量的技术原理.jpg

Tube Qualify三维光学弯管测量系统支持标准折弯、柔性弯曲等多种管型重建,支持开放式端头重建,自动计算折弯点坐标,构建弯管模型,自动计算YBC数据,并与XYZ进行转换。

Tube Qualify三维光学弯管测量系统对弯管进行三维测量的技术原理.jpg

弯管三维测量应用场景

Tube Qualify三维光学弯管测量系统-弯管测量应用场景.jpg


数字化检具-护套偏差

Tube Qualify三维光学弯管测量系统-弯管智能化检具式评价方式.jpg

智能化检具式评价方式

管路测量一般以护套偏差表达一根管子的测量精度。下图所示,对于管路折弯部分,入弯和出弯部分的径向偏差,即为折弯点的护套偏差;对于端头,则是起点或终点的轴向偏差和径向偏差,即为护套偏差。


弯管机自动调机

Tube Qualify三维光学弯管测量系统用于弯管机参数校正.jpg

弯管逆向建模

逆向设计是现在常用的一种辅助设计手段,弯管零件用途广泛,但由于其空间的复杂性,不易测量与仿制。

弯管的逆向:Tube Qualify三维光学弯管测量系统对现有实体弯管零件进行测量,获取其XYZ、YBC数据,其XYZ数据,可实现分析、再设计的过程,YBC数据,可用于加工制造。

Tube Qualify三维光学弯管测量系统用于弯管三维逆向建模.jpg

自动化弯管三维测量

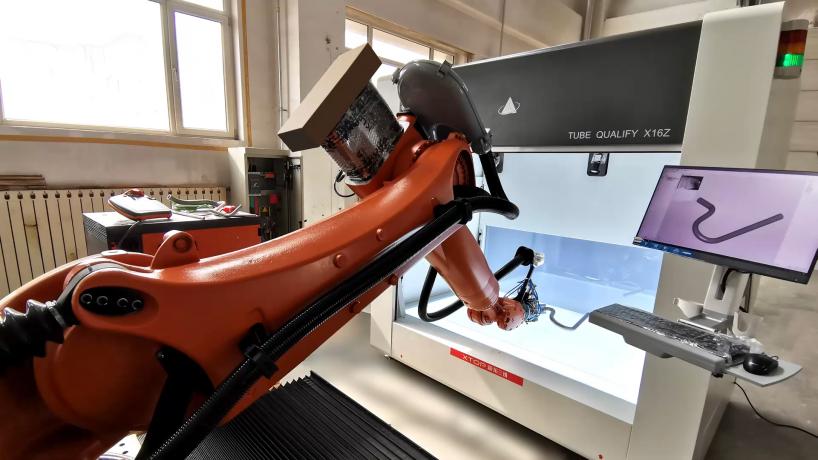

Tube Qualify三维光学弯管测量系统为主体,结合自动上料架、机器人、全电动数控弯管机、上位机控制系统、收料装置等,实现高效率的自动化弯管检测。

Tube Qualify三维光学弯管测量系统用于弯管自动化三维测量.jpg
