XTOM蓝光三维扫描技术在汽车配件定制改装的应用

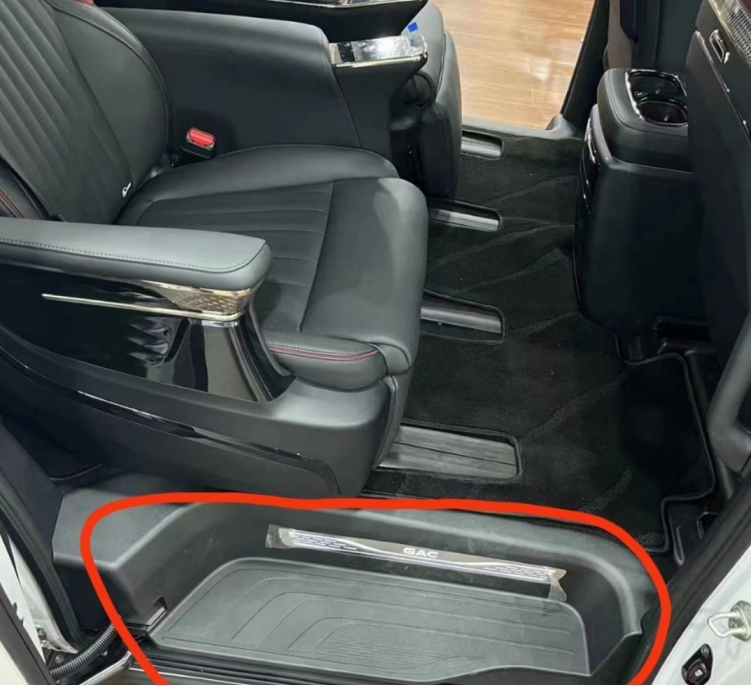

为了提升商务车追逐舒适和个性化的体验,商务车改装也成为现下的热门行业。新拓三维接到汽车改装工厂委托,对整体进行改装的某型号商务车的踏板进行三维扫描建模,协助客户对踏板的塑料材质改为金属材质,提升商务车辆的气质。

商务车踏板注塑件拥有形状复杂、曲面多、孔位细节多、轮廓复杂等检测难点,蓝光三维扫描技术应用于汽车改装产业中,可实现高精度、高效率、结果直观的定制改装方式。


蓝光三维扫描案例介绍

采用新拓三维蓝光拍照式三维扫描仪,对汽车踏板进行快速扫描,获取高质量点云数据,局部细节特征网格更精确,方便后续A级曲面的设计,从而缩短部件设计开发、改装周期。

接下来,带大家看看新拓三维XTOM蓝光拍照式三维扫描仪在汽车配件改装中的应用。


蓝光三维扫描流程

本次改装商务车零部件,采用新拓三维XTOM蓝光拍照式三维扫描仪。工件扫描前需要对被测件件表面处理,工件表面喷显像剂,粘贴标记点,多角度拍照,实时三维扫描建模。

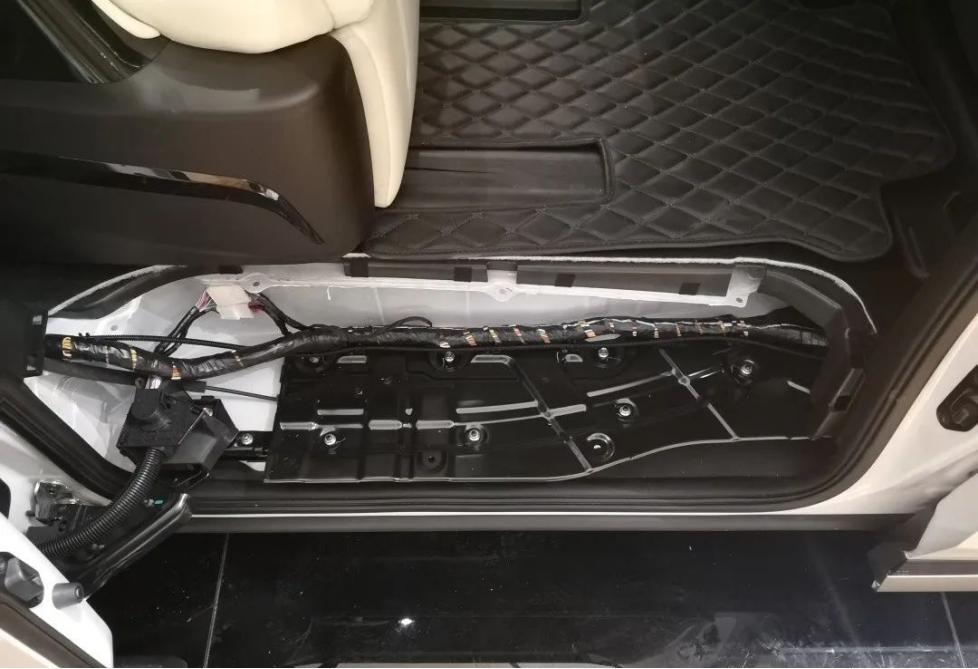

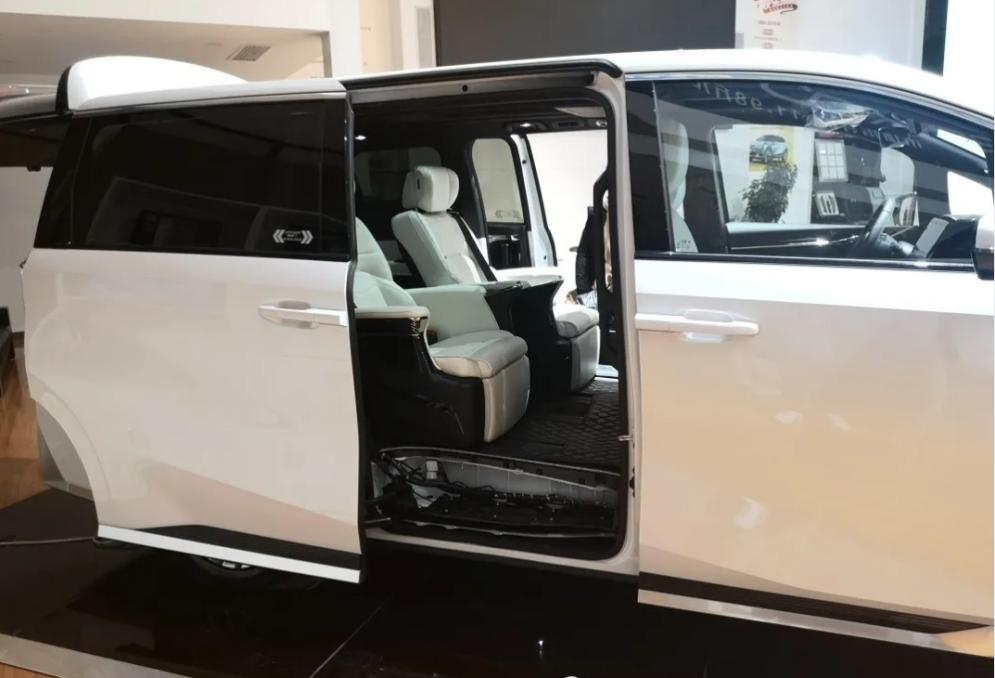

商务车踏板拆除

工件三维扫描:根据客户需求完成整体工件表面数据,XTOM拍照式蓝光三维扫描(400*300幅面)进行点云数据采集。

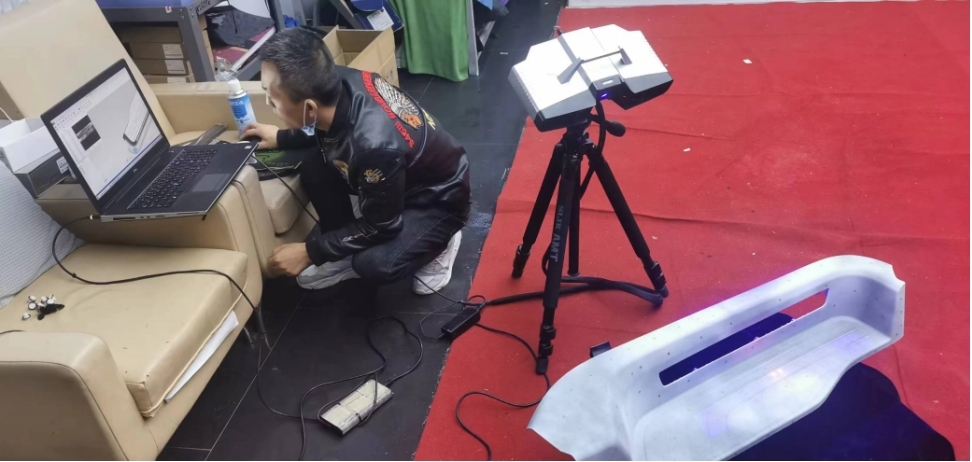

拍照式蓝光三维扫描

蓝光三维扫描设备介绍

新拓三维XTOM-MATRIX-5M蓝光三维扫描仪,采用蓝光窄域波长投影技术,扫描时CCD只接受蓝光波长的光线,避免环境光的干扰,因此可以得到更精确的测量数据。

采用自适应点云采样及网格锐化技术,在相同相机分辨率条件下,更好还原物体表面细节信息,实现复杂凹凸表面的准确完整复刻。


蓝光三维扫描成果展示

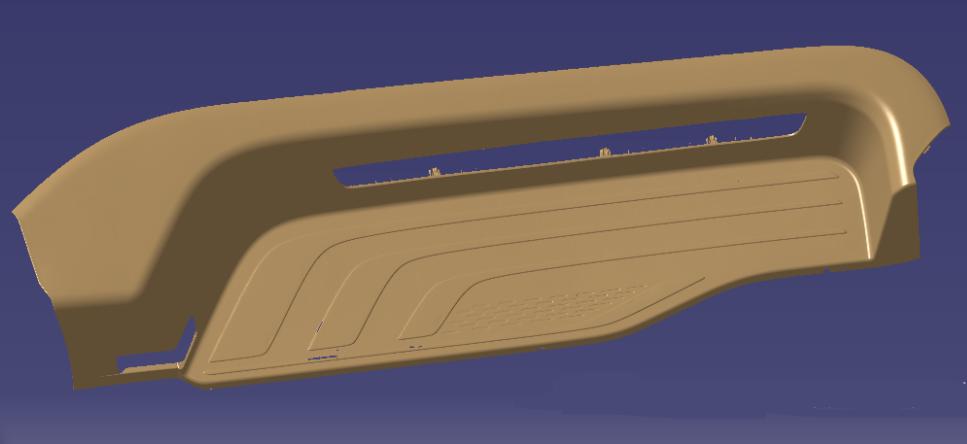

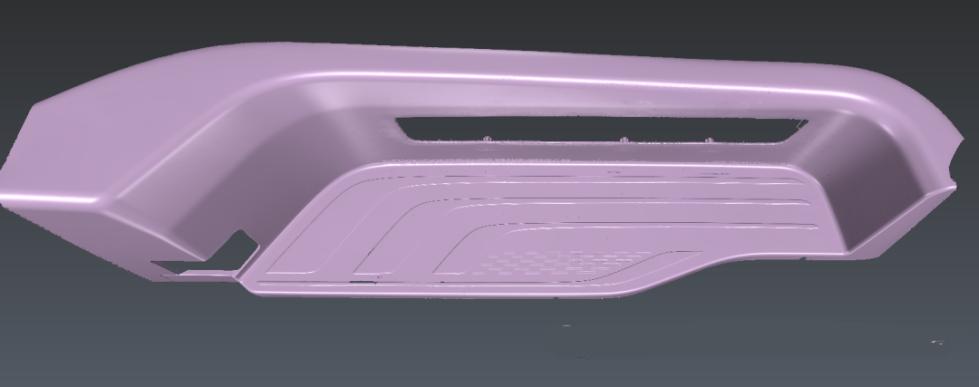

扫描完成后进行三角化融合优化导出STL数据→进行逆向建模。完成的三维数模可以交付甲方进行机械件的加工。

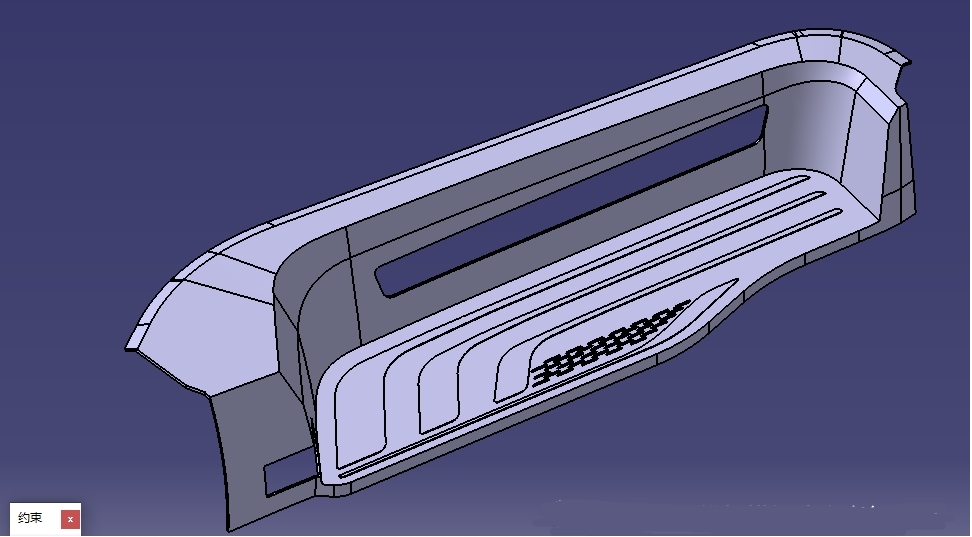

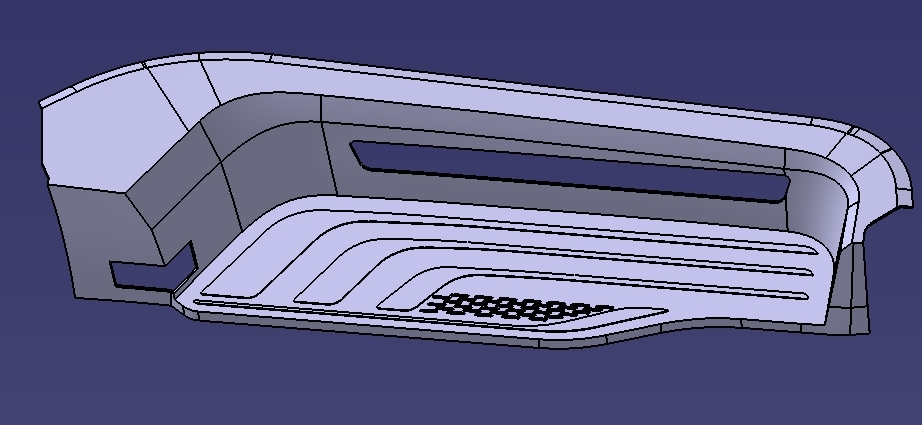

蓝光三维扫描-数模展示

采用XTOM-MATRIX-5M蓝光三维扫描仪进行商务车踏板三维扫描,提供给客户完整的STL扫描数据,根据依据扫描数据进行汽车踏板逆向建模,助力汽车改装,并根据实物进行二次修改完成最终数据,最后进行商务车踏板加工和改装。
