蓝光三维扫描技术:动力装配零部件检测新利器

动力零部件是动力装置的核心部件,它负责转化推进力。这些零部件要在极端环境下维持正常运转,生产最大动力。因此,涡轮叶片、叶轮、动力齿轮必须以超越固有精度,设计和检测标准的绝对质量,确保性能和效率最大化,延长使用寿命。

新拓三维XTOM蓝光三维扫描仪,适用于精密制造和压铸成型中的尺寸检测,可为企业提高产量,缩短产品上市时间,加速新型动力装置产品进程。结合软、硬件综合实力的XTOM三维扫描技术,具备高速、准确的测量和检测能力,确保动力装配零部件产品质量。


原有测量方案的弊端

1、每次测量一个零部件都需移动安装在检具上,安装拆卸操作复杂,耗时长。

2、获得完整的曲面和复杂轮廓外形,三坐标需要采集极大的数据量,效率低下

3、逐个选择三坐标打点,需在严苛的环境下进行测量,还需要维护保养机器。

4、对于尺寸不一的零部件,编程过程比较麻烦,甚至难以放置在三坐标机器上检测。

蓝光三维扫描解决方案

XTOM蓝光三维扫描仪,流程简单、易于操作、精度高,获取高质量3D数据模型,配合检测软件,用于零部件形面偏差检测,能够非常快速的对曲面进行全面检测,提高测量效率,具体步骤如下:

1动力装配零部件扫描。工作件贴好定位点后,对工作件进行扫描,包括工件形面、边界等;

2扫描数据预处理。将扫描数据和检测模型导入软件中,对扫描数据杂边进行处理;

3扫描数据与检测模型拟合,进行形面偏差分析。

发动机叶片尺寸检测

发动机叶片的质量,决定了发动机的关键性能,如何控制叶片的加工误差,保证良好的叶型精度成为了检测的首要环节。

采用TransForm -ROT-5M型蓝光三维扫描,可以对整体叶型进行误差分析,分析弦长、前缘、后缘等关键尺寸,可直接输出全尺寸检测报告,提升检测效率以及可靠性。


首件检测路径规划:将叶片CAD数模导入扫描软件,根据数模自动生成扫描轨迹,双轴转台多角度自动扫描。

数据对齐:数据扫描完成后,可将扫描模型与CAD数模进行坐标对齐,以便于进行尺寸检测。

数据3D检测对比:创建整体偏差并在关键位置创建偏差注释。


叶片检测:使用叶片分析功能,对叶片弦长、前缘直径、后缘直径等尺寸进行检测分析。


报告输出:检测完成后可直接输出检测报告,根据检测报告判定叶片加工是否合格。

创建检测模板:将扫描路径及检测流程创建为检测模板,后续测量可直接选区对应的检测模板进行新的扫描检测。

电力汽轮机叶轮检测

汽轮机叶轮是汽轮机能量转换的核心部件,对汽轮机的效能利用至关重要。由于叶轮结构复杂,曲面多,需将叶轮尺寸公差控制在设计范畴内。


采用XTOM蓝光三维扫描仪500万像素,200*150mm幅面,获取叶轮3D数据。在软件设置公差下,与CAD趋势分析对比。


下图为3D数据与CAD数模拟合对比结果,包括平面度、边缘、R角等部位尺寸检测,与 CAD 的偏差可用彩色突出显示,便于识别有问题的区域,从而有针对性地改善生产工艺。

齿轮三维扫描检测

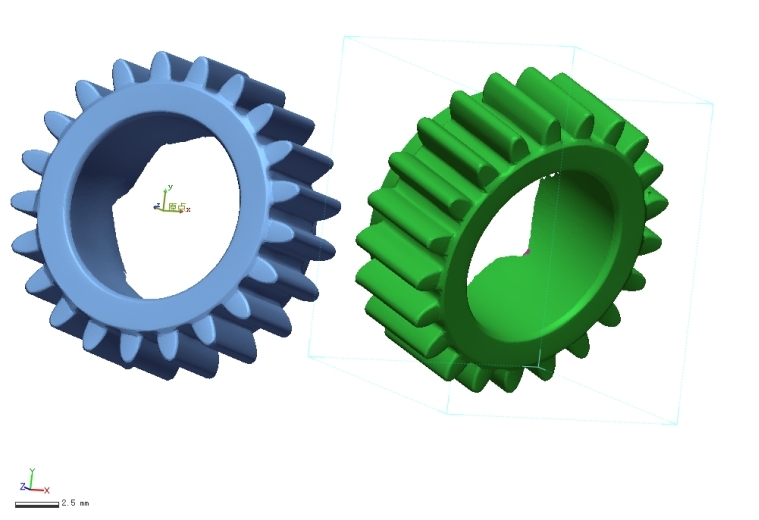

通过XTOM蓝光三维扫描设备,可获得齿轮和齿轮安装轴的3D测量数据,将两者分别对与CAD数模进行比对,用于分析分型面的偏移、配合和形状配合以及装配间隙。


采用XTOM蓝光三维扫描仪,对齿轮的安装轴进行多角度扫描,并输出STL网格数据。


在装配过程中,不同部件经过组装,形成部件组或完整的产品。XTOM蓝光三维扫描仪可生成配件高质量三维数据,然后借助软件实现虚拟装配。


以数字化手段突破传统零件检测中的空间限制,通过高精度蓝光三维扫描技术快速准确获取复杂零部件对应的数字模型,为产品的研发、生产和检验提供了极大的便利,可有效保证精密制造的产品质量。
